Atualizado em: 5 de março de 2025
Os diagramas de projeto são uma das muitas ferramentas que os gestores usam para transformar uma complexa rede de tarefas em uma visão simples de todas as etapas até a conclusão do projeto.
Às vezes, projetos complexos têm muitos componentes, e acompanhá-los se torna muito confuso. Criar um diagrama visual da rede do projeto ajuda toda a equipe a entender em que ponto estão e o que vem a seguir.
Descubra como criar o diagrama perfeito para seus projetos e gerenciá-los com mais facilidade!
- Um diagrama de rede do projeto é uma representação gráfica das atividades do projeto, seu fluxo e suas interconexões.
- Os dois principais tipos de diagramas de rede de projeto são o activity-on-arrow (AOA) e o activity-on-node (AON).
- O diagrama PDM é mais comum atualmente e compreende uma série de nós, que representam atividades, e setas, que indicam as dependências entre essas atividades.
- Para criar um diagrama de rede de projeto preciso, é necessário definir corretamente as atividades do projeto, estimar sua duração e estabelecer suas dependências.
O que é um diagrama de rede em gestão de projetos?

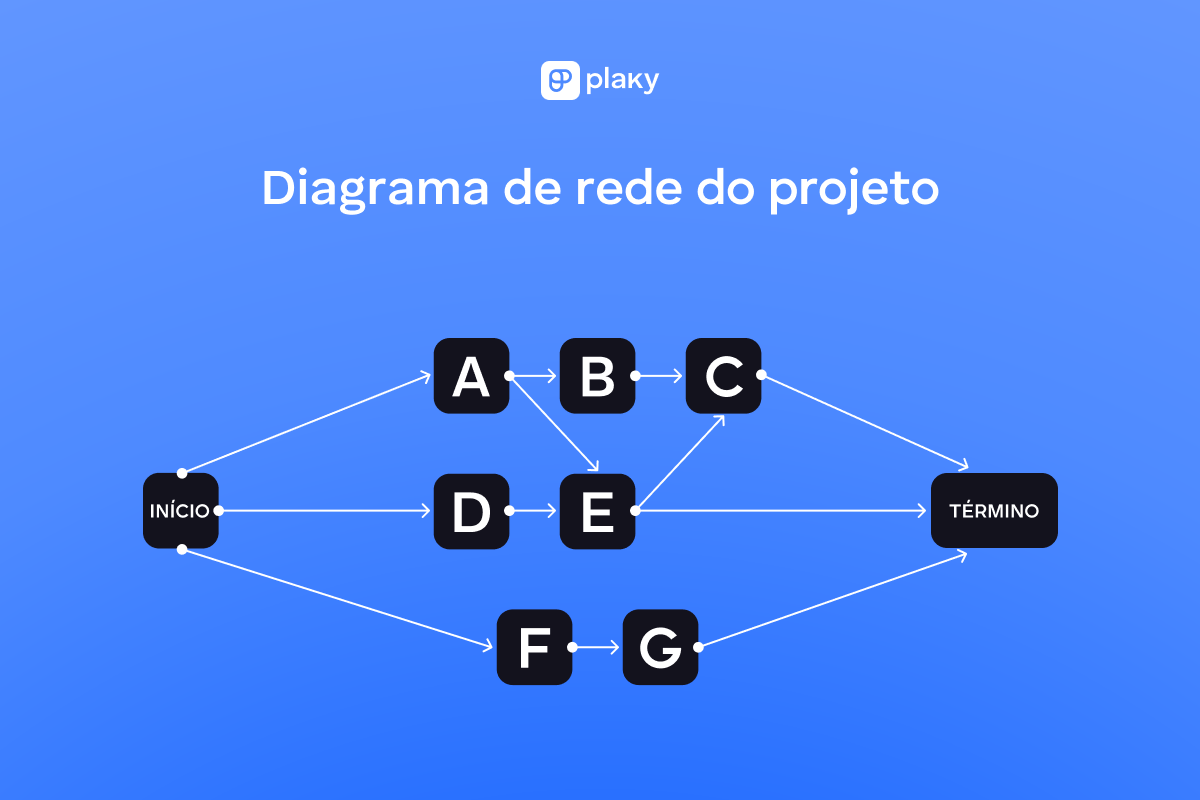

Um diagrama de rede de projeto é uma ferramenta visual composta por caixas e setas que mapeia a sequência das atividades do projeto e suas dependências.
Os diagramas de rede são usados na gestão de projetos para acompanhar visualmente o progresso do projeto e todo o fluxo de trabalho.
Um cronograma de projeto geralmente é apresentado na forma de um gráfico, como um gráfico de Gantt, um gráfico de marcos ou um diagrama de rede de cronograma de projeto.
Um diagrama de rede do cronograma de projeto é uma representação gráfica das atividades do cronograma do projeto e suas interconexões.
As atividades do projeto compartilham relações lógicas ou dependências que os gestores usam para sequenciá-las e programá-las.
Um diagrama de rede do projeto representa esses elementos, atuando como um roteiro visual do projeto que guia o gerente ao longo do ciclo de vida do projeto.
Não há uma diferença significativa entre o diagrama de rede do projeto e o diagrama de rede do cronograma do projeto. Este último apenas se concentra mais no sequenciamento das atividades e em sua colocação em uma linha do tempo.
Atualmente, esses diagramas são criados em softwares de gestão de projetos, mas também podem ser desenhados manualmente. De qualquer forma, eles devem mostrar o trabalho do projeto cronologicamente, da esquerda para a direita.
💡 Dica profissional do Plaky
Sequenciar atividades é um dos processos da gestão do tempo em projetos. Para saber mais sobre o gerenciamento de tempo de projetos e seus processos, confira o guia abaixo:
Diagrama de rede do projeto vs. Estrutura analítica do projeto (EAP)
A principal diferença entre uma Estrutura Analítica do Projeto (EAP) e um diagrama de rede do projeto é que a EAP não lista as tarefas do projeto em ordem cronológica.

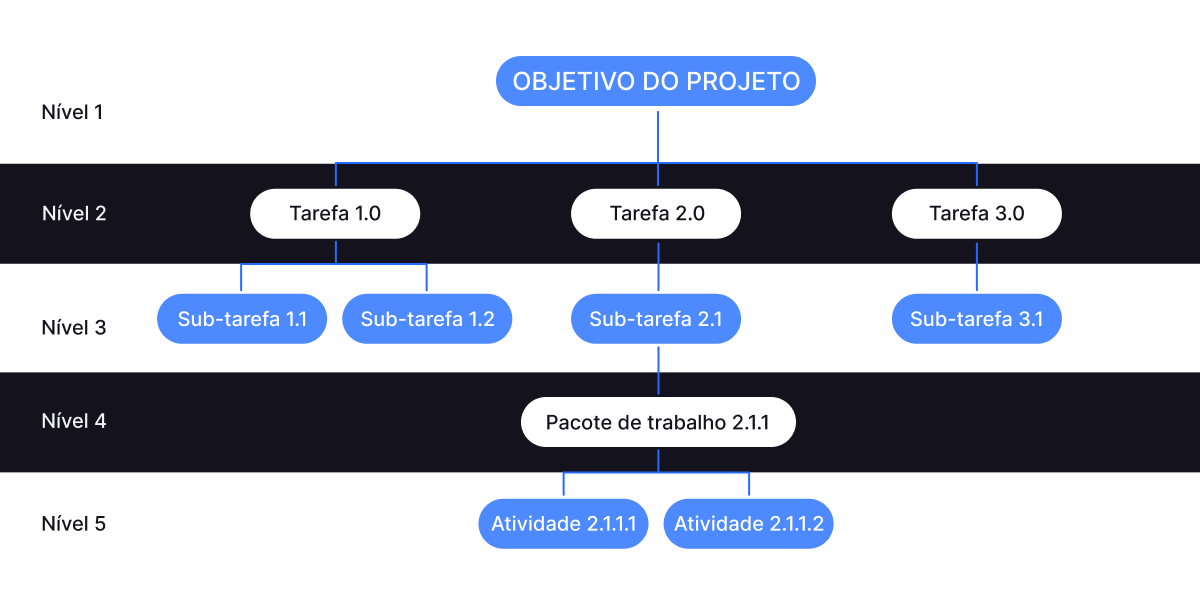

A EAP é uma decomposição hierárquica do projeto que mostra 100% do trabalho do projeto dividido em componentes gerenciáveis.
Em contraste, um diagrama de rede do projeto tem uma estrutura sequencial e mostra as atividades do projeto na ordem em que devem ser concluídas.
Essas duas ferramentas de gerenciamento de projetos também diferem na forma. Enquanto uma EAP geralmente assume a forma de um diagrama em árvore, um diagrama de rede do projeto flui da esquerda para a direita.
Tipos de diagramas de rede do projeto
Existem 2 tipos principais de diagramas de rede de projetos:
- Método do diagrama de setas (ADM) ou diagrama de atividade na seta (AOA)
- Método do diagrama de precedência (PDM) ou diagrama de atividade-no-nó (AON)
Ambos os tipos são diagramas com setas, pois incluem setas como elementos-chave.
A principal diferença entre esses dois diagramas é como eles representam os marcos do projeto, as atividades e suas interconexões.
Vamos analisá-los com mais detalhes.
Método do diagrama de setas (ADM)

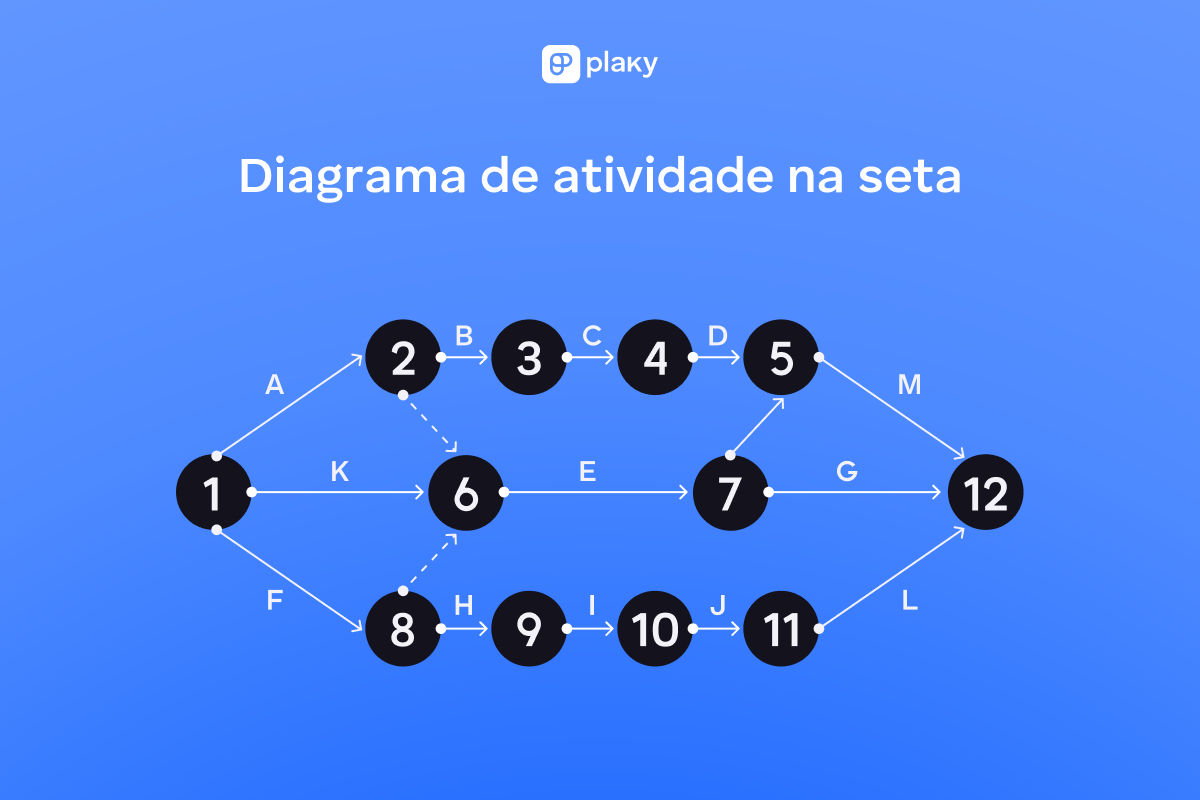

O método do diagrama de setas (ADM) usa setas para representar as atividades do projeto e nós para representar os principais marcos ou eventos. Também é conhecido como diagrama de atividade sobre seta.
Tradicionalmente, os nós são desenhados como círculos. O primeiro círculo representa o evento de início e também é chamado de nó i (i-node). O outro círculo representa o evento de término e também é chamado de nó j (j-node).
Entre os nós estão as setas, cujas extremidades representam o início, enquanto suas pontas marcam o fim de uma atividade.
A própria seta mostra a relação lógica entre as atividades e o comprimento da seta indica a duração de uma atividade.
O diagrama ADM mostra apenas um tipo de relação de atividade — término-para-início (FS). Devido a isso, pode ser necessário incluir também atividades fictícias — setas tracejadas que indicam relações indiretas entre as tarefas.
Essas atividades fictícias não fazem parte da sequência e não têm duração. Em vez disso, elas indicam marcos que devem ser verificados antes de prosseguir para uma determinada atividade.
Um ótimo exemplo do uso do método de diagrama de setas é o PERT (Program Evaluation and Review Technique).
Método do diagrama de precedência (PDM)

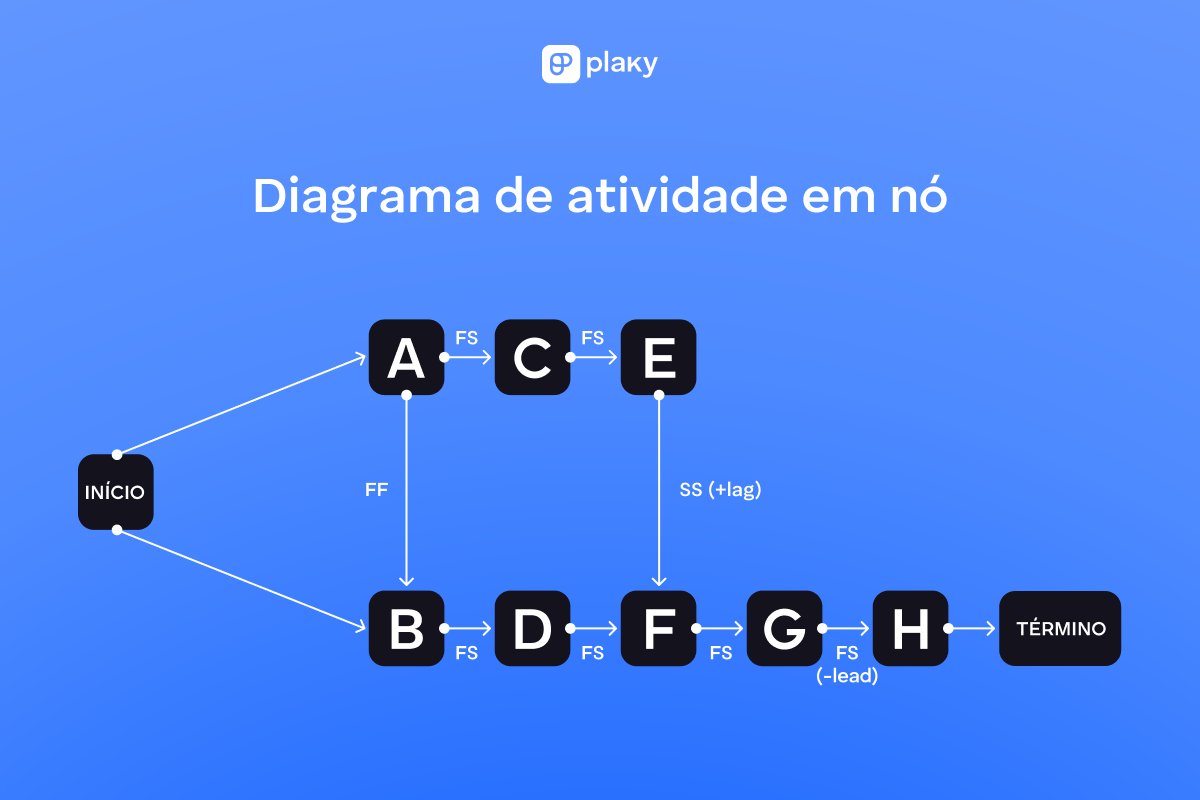

O método do diagrama de precedência (PDM) usa nós para representar as atividades do projeto e setas para refletir as dependências entre as tarefas. O PDM também é chamado de diagrama de atividade no nó.
Os nós das atividades são mostrados como caixas e conectados por setas. As setas indicam os 4 tipos de dependências entre tarefas:
- Término para início (FS) — A atividade sucessora só pode começar quando a atividade predecessora for concluída.
- Término para término (FF) — A atividade sucessora não pode ser finalizada até que a atividade predecessora seja concluída.
- Início para início (SS) — A atividade sucessora não pode começar até que a atividade predecessora tenha sido iniciada.
- Início para término (SF) — A atividade sucessora não pode ser finalizada até que a atividade predecessora tenha sido iniciada.
A dependência término para início é o tipo mais comum de relacionamento entre atividades predecessoras e sucessoras, enquanto a dependência início para término é a mais rara.
O diagrama PDM também pode capturar os tempos de antecedência (lead) e de esperas/atrasos (lag).
Lead é a sobreposição entre duas atividades e está associada à dependência término para início. Refere-se à quantidade de tempo com que uma atividade sucessora pode começar antecipadamente.
Por exemplo, se a Atividade A dura 5 dias e a Atividade B tem um lead de 1 dia, a Atividade B pode começar 1 dia antes da conclusão da Atividade A.
Lag é o tempo de atraso entre duas atividades e pode ser aplicado a tarefas independentemente da dependência. Refere-se à quantidade de tempo que uma atividade sucessora pode ser adiada.
Por exemplo, se a Atividade C dura 6 dias e a Atividade D tem um lag de 2 dias, a Atividade D só pode começar 2 dias após a conclusão da Atividade C.
Em um diagrama PDM, os tempos de lead (antecipação) e lag (atraso) podem ser marcados nas setas, denotados pelos símbolos – e +.
Como criar um diagrama de rede de projeto (+ exemplo)
Criar um diagrama de rede do projeto é simples, especialmente quando você sabe quais etapas seguir. Usaremos um exemplo para percorrer todas as etapas para que você possa aplicá-las mais facilmente ao seu projeto.
#1 Identificar e definir as atividades do projeto
O primeiro passo é definir corretamente as atividades do projeto, pois elas são os principais componentes do diagrama de rede.
Por exemplo, digamos que o objetivo do nosso projeto seja abrir um salão de beleza. Vamos nos concentrar na tarefa de recursos humanos.
Quando dividida, essa tarefa inclui duas subtarefas:
- Recrutamento
- Treinamento
Vamos nos concentrar na subtarefa de recrutamento, que consiste em 4 pacotes de trabalho:
- Contratar um(a) recepcionista
- Contratar um(a) cabeleireiro(a)
- Contratar um(a) estilista
- Contratar um(a) maquiador(a)
A lista de atividades deve conter atributos das atividades — componentes descritivos que definem melhor cada atividade do seu projeto.
Esses atributos fornecem informações importantes sobre as atividades, como:
- Quem é o responsável pela atribuição das tarefas
- Quais recursos de projeto são necessários
- Qual o nível de esforço de cada atividade
- Atividades predecessoras e sucessoras
Como essa lista define as relações (dependências) entre as atividades, ela também nos ajudará nas próximas etapas de elaboração de um diagrama preciso.
💡 Dica profissional do Plaky
Se você quiser aprender mais sobre o processo de recrutamento em RH e como maximizar seu potencial, confira o guia abaixo:
#2 Fazer estimativas de tempo
Depois de ter sua lista de atividades, é hora de estimar quanto tempo cada atividade levará.
De acordo com Jan Schiller, sócia e diretora de projetos da Berkshire Consulting LLC, fazer estimativas precisas exige um pouco mais do que apenas calcular a duração de cada atividade:
“As melhores estimativas levam em consideração tanto o esforço quanto a duração e refletem a alocação de recursos para a execução das tarefas. Elabore a estimativa você mesmo se os recursos que executarão a tarefa ainda não estiverem disponíveis. Valide sua estimativa com esses recursos quando eles estiverem disponíveis.”
De modo geral, você deve ser capaz de fundamentar suas estimativas com conhecimento ou experiência. No entanto, as estimativas também podem ser baseadas em a premissas do projeto.
Algumas das técnicas de estimativa mais comumente usadas para esta etapa incluem:
- Estimativa análoga (método de comparação/aproximação)
- Estimativa paramétrica
- Julgamento de especialistas
- Tomada de decisão em grupo
- Estimativa heurística (regra prática)
- Análise de reservas
- Estimativa de três pontos
- Estimativa ascendente
Para o nosso exemplo, usaremos as seguintes estimativas de duração:
- 1 dia — atividades A, B, C, D, G, I, J, K, L, M e N
- 2 dias — atividade F
- 3 dias — atividade E
- 4 dias — atividade H
💡 Dica profissional do Plaky
Alguns dos métodos de estimativa usados para determinar a duração das atividades do projeto também são usados para o orçamento de projetos. Saiba mais aqui:
#3 Mapear a sequência das atividades
Agora que temos uma lista de atividades e sabemos a duração de cada uma, podemos nos concentrar no sequenciamento das atividades.

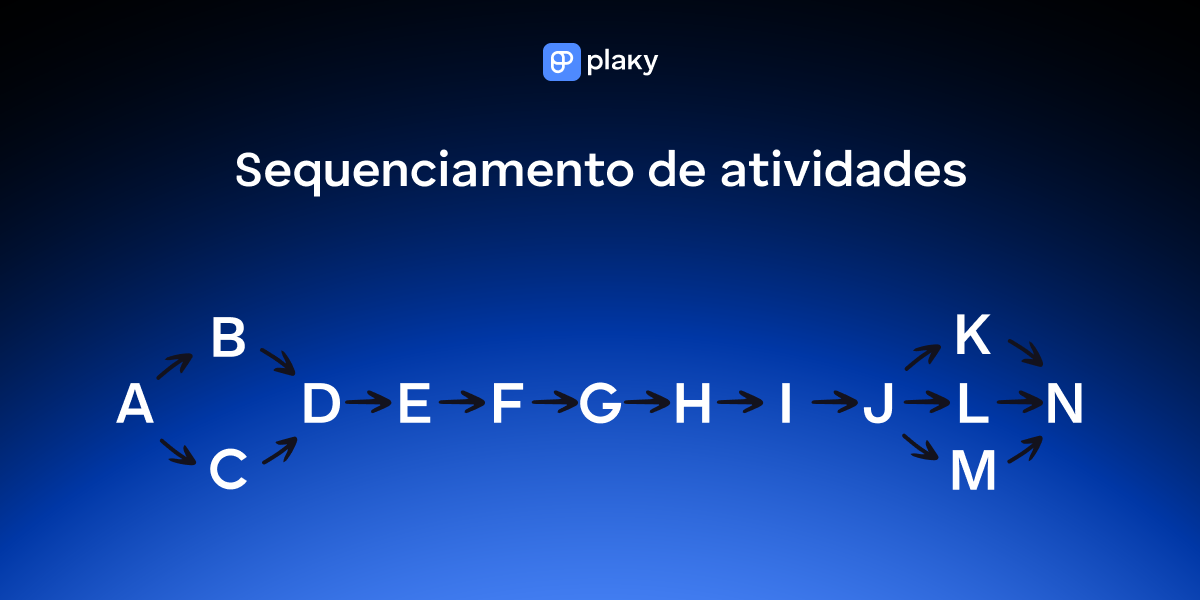

Em nosso exemplo, veja como as atividades estão conectadas:
De acordo com Jan Schiller, a sequência das atividades do projeto deve ser bem planejada:
“Organize as tarefas em sequência para refletir logicamente a realidade. Quais tarefas devem ser concluídas antes que outras possam começar? Quais tarefas devem esperar que outra tarefa seja concluída? Quais tarefas devem começar ou terminar ao mesmo tempo? Quando um recurso estiver totalmente alocado às tarefas, reflita o fato de que esse recurso só pode trabalhar em uma coisa de cada vez, sequenciando as tarefas de acordo.”
#4 Desenhar o diagrama de rede
Após chegar à etapa 4, você pode usar todas as informações coletadas para criar o tipo de diagrama que melhor atenda às suas necessidades.
Seja usando um a software de gerenciamento de projetos ou desenhando à mão, lembre-se do seguinte:
- Seu diagrama deve ter apenas 1 ponto de início e 1 ponto de término
- Os símbolos que você usar devem ser universalmente compreensíveis e consistentes
- Se você usar outros símbolos, certifique-se de defini-los corretamente na legenda do diagrama
- Use setas retas e evite sobrepô-las
- Não sobrecarregue seus diagramas ADM com atividades fictícias
- Mantenha a simplicidade — o diagrama deve ser fácil de entender à primeira vista

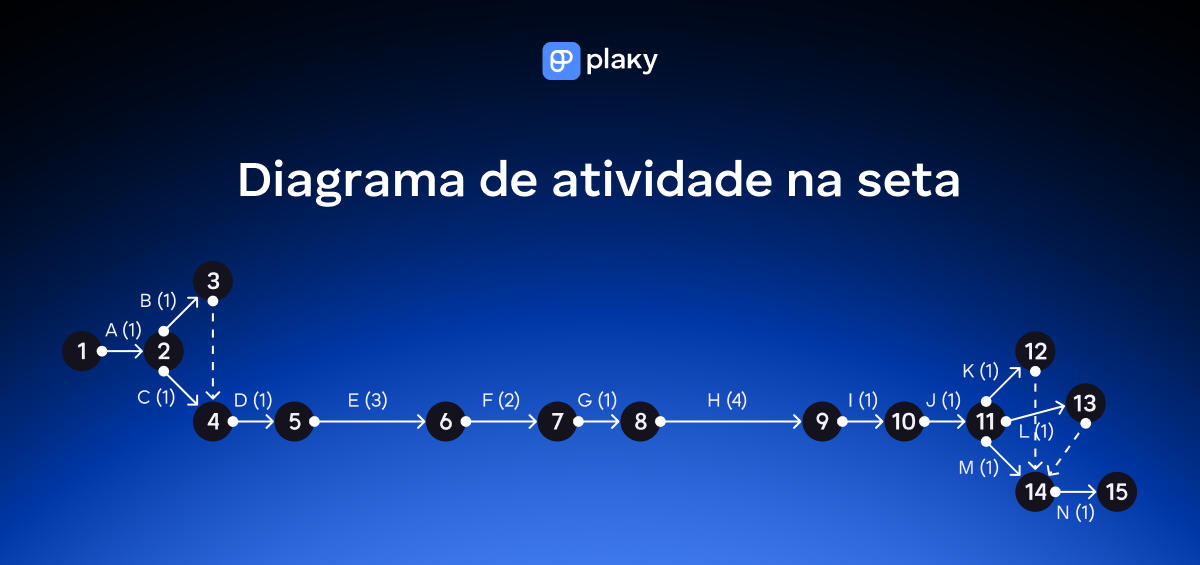

Com base no exemplo acima, veja como fica o diagrama ADM:
Este tipo de diagrama não é tão usado hoje em dia, então é mais provável que você crie um diagrama PDM para seus projetos, especialmente se quiser encontrar o a caminho crítico do projeto.

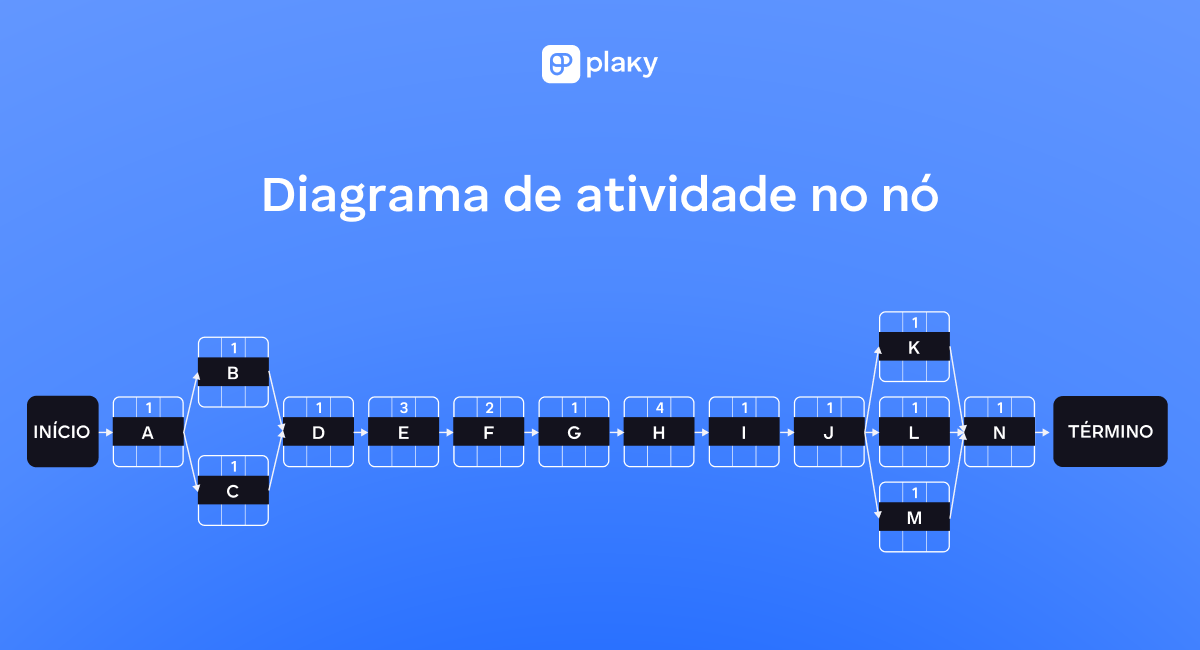

Veja como fica o diagrama PDM para este exemplo:
Você pode ver que os nós neste diagrama estão divididos em 7 campos. Como os diagramas PDM são usados no método do caminho crítico, você pode preencher os espaços em branco com outros valores de atividade, como:
- Horários de início e término antecipados
- Horários de início e término tardios
- Folga total
Como algumas atividades têm múltiplos predecessores ou sucessores, o diagrama deve ilustrar isso por meio de divergência de caminhos ou convergência de caminhos.
A divergência de caminhos ocorre quando uma atividade tem mais de um sucessor, enquanto a convergência de caminhos ocorre quando uma atividade tem mais de um predecessor.
💡 Dica profissional do Plaky
Quer aprender sobre a origem do gerenciamento de projetos pela corrente crítica, seus prós e contras e como ele difere do CPM? Confira o guia a seguir:
#5 Revisar e atualizar o diagrama com os dados atuais
Depois de configurar o diagrama, certifique-se de que ele seja fácil de entender e mantenha-o atualizado regularmente.
Além de usar uma ferramenta de gerenciamento de projetos para criar o diagrama, Jan Schiller recomenda adicionar também uma visão resumida:
“Apoie a comunicação do projeto com uma visão resumida do diagrama de rede do projeto. Isso ajudará as equipes do projeto e os executivos a entenderem como o trabalho deve fluir para alcançar o resultado do projeto.”
No entanto, se o diagrama já estiver muito grande e parecer desorganizado, ela acredita que pode ser uma boa ideia trocar de ferramenta:
“Mude para uma visualização em gráfico de Gantt quando o diagrama de rede do projeto ficar muito grande e difícil de manejar. Um diagrama de rede de projeto não substitui a necessidade de um gráfico de Gantt (que visualiza as tarefas no contexto de uma linha do tempo).”
Jan também enfatiza a importância de se basear em dados de planejamento precisos ao elaborar o diagrama:
“O diagrama de rede do projeto é um pré-requisito fundamental para determinar o cronograma de um projeto (e, portanto, os custos do projeto). [Mas] o diagrama de rede é tão bom quanto os dados de planejamento que ele representa visualmente: uma lista completa de tarefas que sejam estimadas com precisão e sequenciadas adequadamente.”
Para garantir a precisão e a utilidade geral do diagrama, o conselho de Jan é simples, porém preciso:
“Desenvolva o diagrama inicial da rede do projeto com cuidado. Mantenha esses dados atualizados durante toda a vida útil do projeto.”
Benefícios de usar um diagrama de rede do projeto
Algumas das principais vantagens de usar um diagrama de rede do projeto são:
- Define e otimiza o luxo de trabalho do projeto, identificando todas as atividades que devem ser realizadas e a sequência em que devem ser seguidas.
- Comunica visualmente dados importantes do projeto, como atividades críticas e dependências, ajudando o gerente de projeto a entender melhor o fluxo de trabalho e a identificar erros e possíveis gargalos.
- Ajuda a identificar e resolver problemas do projeto.
- Facilita o planejamento do projeto e simplifica o cronograma.
- Permite uma alocação de recursos mais metódica.
- Aprimora a compreensão da equipe sobre o escopo do projeto e tudo o que precisam fazer para atingir os objetivos.
- Aprimora a compreensão da equipe sobre o escopo do projeto e tudo o que precisam fazer para atingir os objetivos. Aumenta a eficiência, a produtividade e o desempenho da equipe do projeto.
- Proporciona à equipe uma visão mais profunda de suas responsabilidades e nível de contribuição.
Proporciona à equipe uma visão mais profunda de suas responsabilidades e nível de contribuição.
“Quaisquer conflitos ou problemas são identificados proativamente quando há tempo suficiente no projeto para abordar e resolver essas questões, garantindo um cronograma previsível.”
Ela também refletiu sobre o uso de recursos visuais para promover uma melhor comunicação e gerenciar as expectativas das partes interessadas do projeto:
“Como as representações visuais das informações do projeto são mais fáceis de entender do que uma visualização de todos os dados brutos, a comunicação e o gerenciamento das expectativas do projeto tornam-se mais fáceis.”
💡 Dica profissional do Plaky
Qual o papel da comunicação na gestão de projetos e como você pode aprimorá-la para contribuir com o sucesso do seu projeto? Leia tudo sobre isso e confira dicas úteis no guia abaixo:
